Планетарний редуктор — це один із найдосконаліших та найефективніших механізмів у сучасному машинобудуванні. Свою назву він отримав через дивовижну схожість своєї роботи з механікою Сонячної системи: тут так само є центральне «світило», навколо якого по чітко визначених орбітах обертаються інші елементи.

Така конструкція дозволяє передавати колосальний крутний момент при мінімальних габаритах самого вузла. Давайте розберемо цей механізм «під мікроскопом» і подивимося, з чого він складається та як працює.

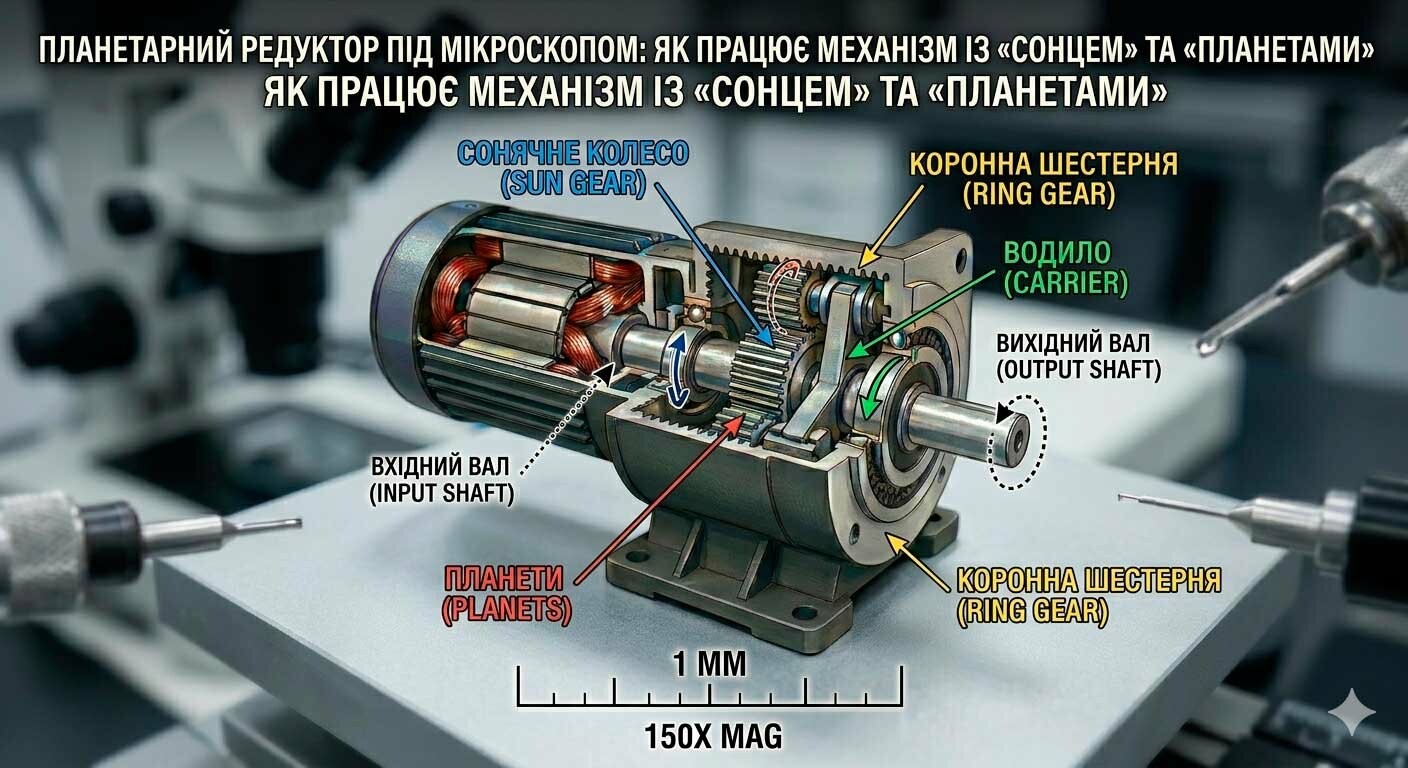

Анатомія механізму: чотири головні елементи

Конструкція планетарної передачі геніальна у своїй простоті, хоча й потребує ювелірної точності при виготовленні. Вона складається з чотирьох основних компонентів:

  • Сонячна шестерня: Центральне зубчасте колесо, яке розташоване в самому серці редуктора. Найчастіше саме воно приймає первинний крутний момент від вала електродвигуна.
  • Сателіти: Кілька рухомих шестерень (зазвичай від 3 до 6), які розташовані навколо «сонця» і одночасно входять у зачеплення як з ним, так і з зовнішнім кільцем. Вони розподіляють навантаження між собою, що значно знижує знос зубів.
  • Водило: Жорсткий каркас, який об'єднує всі сателіти в єдину систему. Водило фіксує осі сателітів, але дозволяє їм вільно обертатися навколо власної осі та рухатися по колу. Воно найчастіше слугує вихідним валом, який передає вже трансформовану (уповільнену, але значно потужнішу) енергію далі на обладнання.
  • Коронна шестерня: Зовнішнє нерухоме зубчасте кільце з внутрішніми зубами, яке обмежує весь механізм. По ньому, наче по рейках, котяться сателіти.

Як це працює в динаміці?

Двигун обертає центральне «сонце». «Сонце» приводить у рух сателіти. Оскільки зовнішнє кільце (коронна шестерня) зафіксоване нерухомо, сателіти змушені бігти по його внутрішньому периметру, тягнучи за собою водило. Завдяки тому, що навантаження ділиться на кілька «планет», планетарні редуктори витримують пікові навантаження, які звичайному циліндричному редуктору просто не під силу.

Де працюють «космічні» технології: приклади з реального обладнання

Завдяки своїй компактності та здатності витримувати величезний крутний момент, планетарна передача стала незамінною у важкій промисловості. Ось лише кілька яскравих прикладів:

  • Конвеєрні системи: Магістральні та шахтні конвеєри працюють безперервно під величезним навантаженням (тонни породи або вантажу). Планетарний редуктор забезпечує плавний пуск та стабільну роботу стрічки навіть за умови її максимального завантаження.
  • Дробарки (подрібнювачі): Обладнання для руйнування гірської породи, бетону чи деревини стикається з постійними ударними навантаженнями. Розподіл сил між сателітами дозволяє редуктору гасити ці удари без ризику зламати зуби шестерень.
  • Бурові установки: Тут критично важливо мати високий крутний момент для проходження крізь тверді шари ґрунту, але простір для монтажу приводу часто обмежений. Планетарний механізм ідеально вписується в концепцію бурових роторів.

Українська інженерія: від ідеї до металу

Коли мова заходить про промислове обладнання, стандартних рішень із каталогу часто буває замало. Кожне підприємство має свої технічні нюанси: специфічні габарити, особливі умови експлуатації чи нестандартні передавальні числа.

Сьогодні український виробник — Завод Базальт — доводить, що вітчизняне машинобудування здатне конкурувати зі світовими гігантами. Фахівці заводу забезпечують не просто якісне серійне складання, а повноцінне інженерне опрацювання під індивідуальні потреби замовника.

Повний цикл проектування включає:

  • Точний розрахунок геометрії зубчастих зачеплень та підбір оптимальних матеріалів.
  • Комп'ютерне моделювання роботи редуктора під критичними навантаженнями.
  • Адаптацію кріплень та валів під наявне обладнання клієнта (модернізація без переробки всієї лінії).

Вибираючи продукцію Заводу Базальт, ви отримуєте не просто залізо, а надійний, витривалий та високоточний український редуктор. Це техніка, створена нашими інженерами для наших умов, із гарантованим сервісом, доступними запчастинами та безкомпромісною якістю кожного зачеплення. Купувати своє — це інвестувати в надійність власного виробництва та підтримувати економічну міць України.
